1.打孔棒

       打孔棒是在沙土或松土路面上，采用人工手動敲擊一根輕型鋼釬對地下的燃?xì)狻⒐┧萈E材質管道進行觸探的一種有效工具，它由一根長1.6m特種材料的鋼棒和帶有絕緣防護的不銹鋼套筒組成，鋼棒的底部為球面狀，避免入地過程中傷害到PE管罐體管體，頂部的絕緣套筒起到助力和安全防護作用，可人為輕松將打孔棒打入土中。
其特點如下：
（1）安全性
打孔棒的底部鋼棒為球面狀，避免損傷地下管道；頂部為6mm厚度的高質絕緣材料，可防止地下高壓電強電對人的傷害。
（2）高效性
對于復雜的管線，特別是多種管線交錯，儀器探測信號弱、干擾信號強的地方，在土質界面環境中，可以采用打孔棒直接打入地下尋找管道，避免地面大面積開挖，造成環境破壞。

2.技術參數

鋼棒：特種材質的不銹鋼材料，規格13×1600mm；
絕緣套筒：外絕緣層材料不銹鋼套管，規格48×380mm
可探測深度：1.2m
重量：5.2km

3.應用領域

• 燃?xì)夤艿捞綔y與驗證

• 大埋深燃?xì)夤艿捞綔y與開挖

• 第三方開挖監護

（1）燃?xì)夤艿捞綔y與驗證

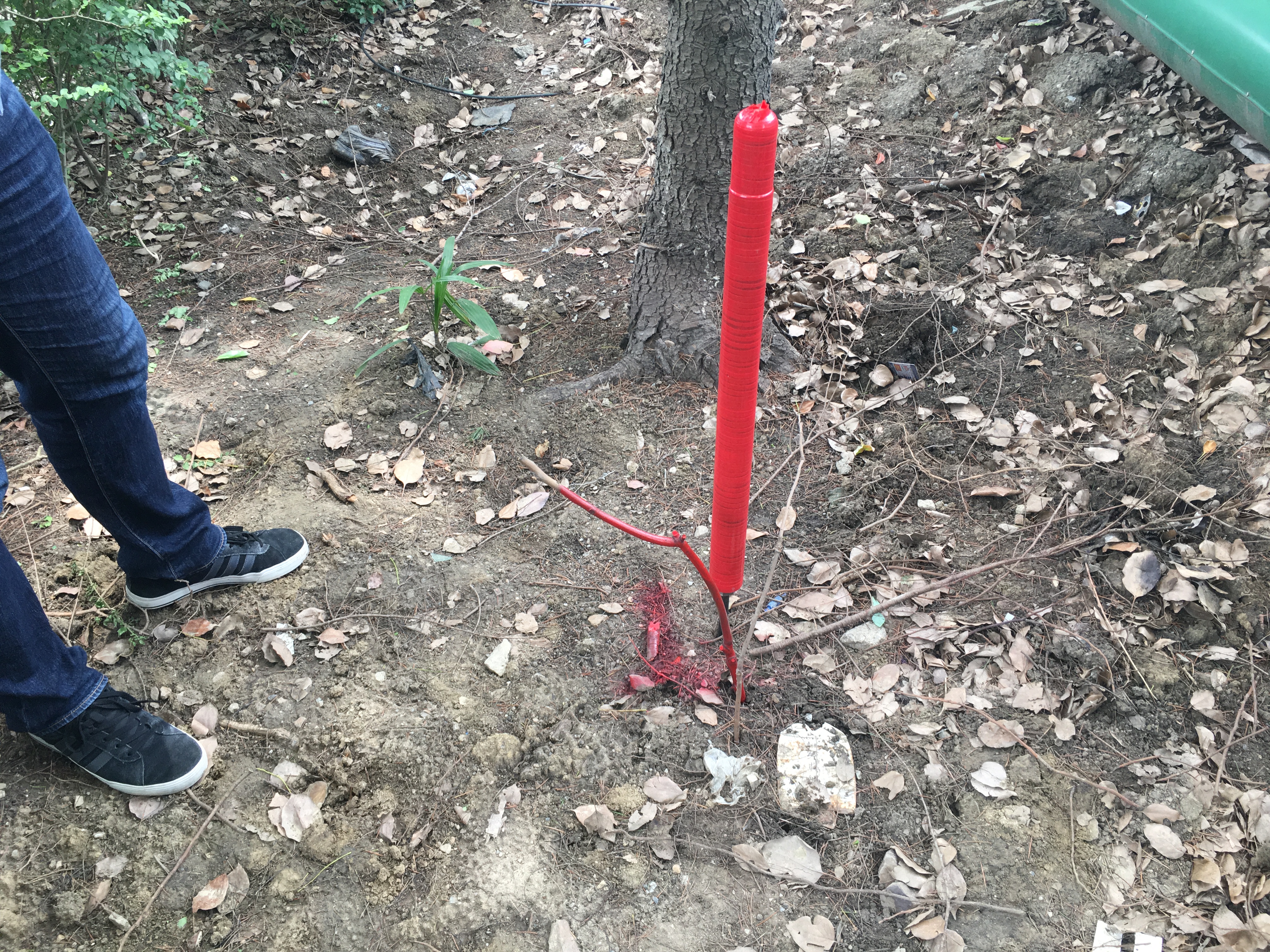

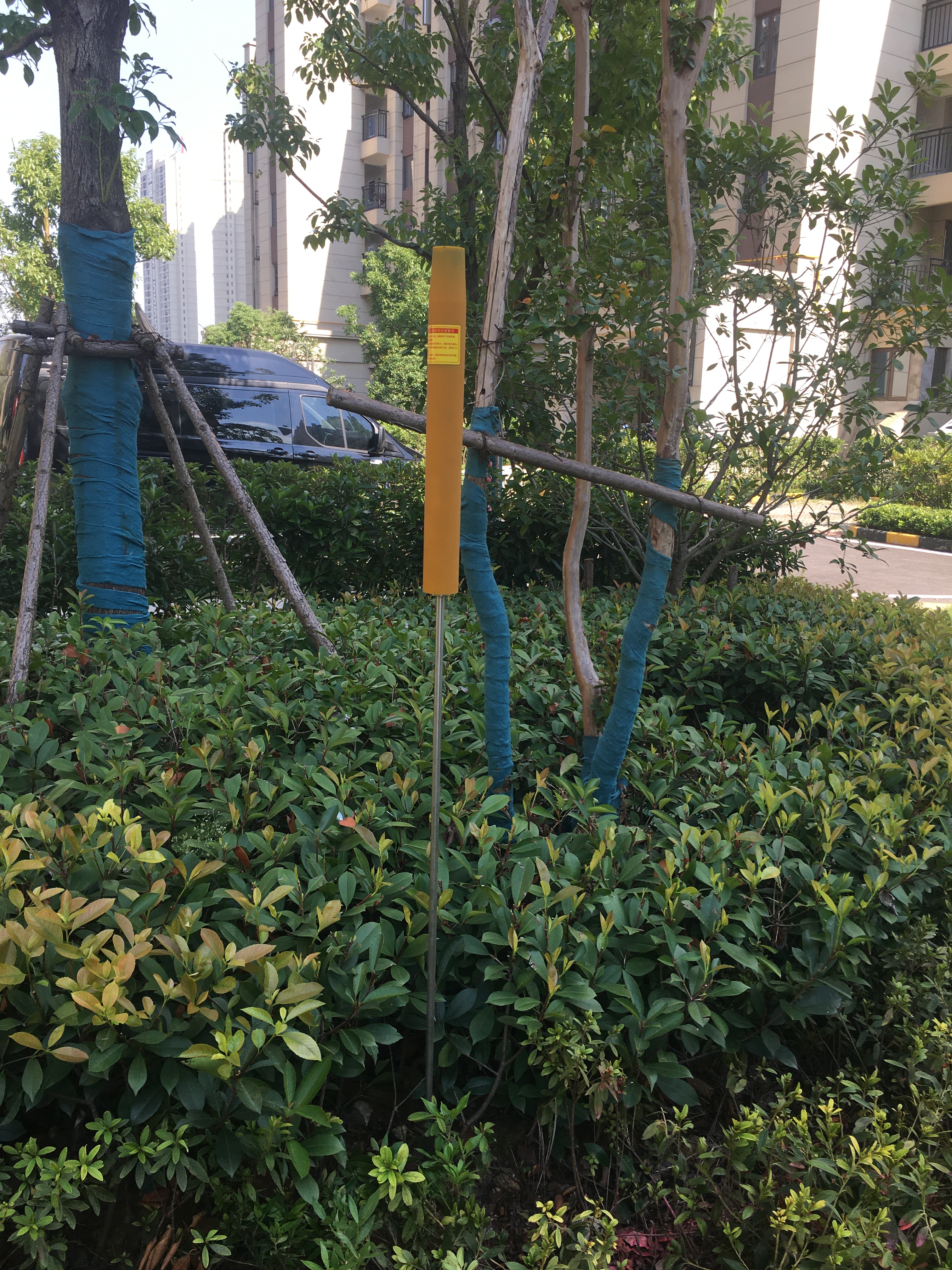

在燃?xì)釶E管道探測的過程中對于土質路面，可以輕松獲取管道的深度，采用主動聲源探測法準確確定燃?xì)夤艿浪轿恢煤螅褂么蚩装粼诘孛媲脫舸蛉脘撯F深入地表后，與地下PE管道接觸，產生的反饋力和反彈力，從而無需開挖快速確定地下管線的準確平面位置及管頂深度。

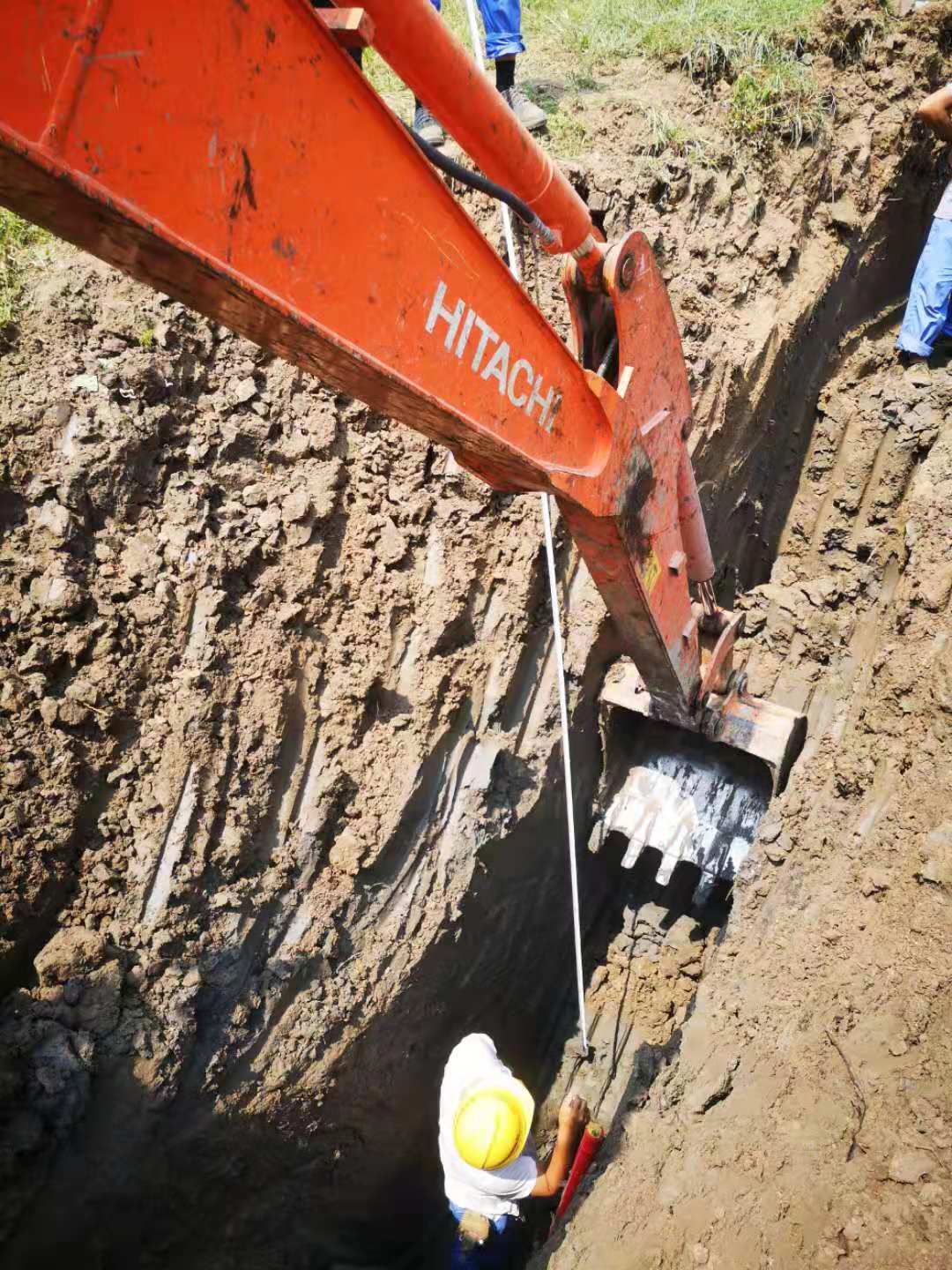

（2）大埋深燃?xì)夤艿捞綔y與開挖
在市政道路施工、新建頂管等施工過程中，經常遇到和大埋深燃?xì)夤艿澜徊娴那闆r，電磁法和主動聲源探測法在地面無法準確探測到，在地面使用開挖和主動聲源探測法結合，可以快速安全的進行大深度開挖見管。

在燃?xì)夤拘陆ü艿缹印⒃艿捞綔y過程中，經常遇到開挖十幾米長溝花費大量人力物力都挖不到管道，往往找管開挖過程中與管道擦肩而過，使用打孔棒可以避免開挖擴大探測范圍，快速找到管道。

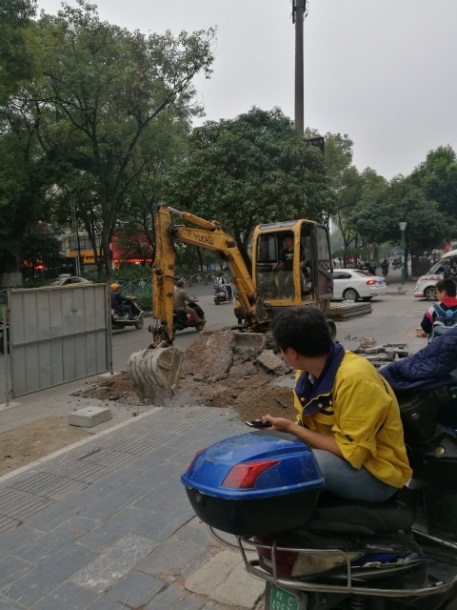

（3）第三方開挖監護
在第三方資料交底過程中，對于不明管道，在開挖過程中，可以用打孔棒在需要開挖的范圍進行詳探，確保打孔棒觸探1.2m深度之內無燃?xì)夤艿溃苊馔趥诒艿馈?br/>
4.使用方法

鋼棒對準地面的位置，雙手握住頂部絕緣套管，反復向下敲擊，直到打孔棒有明顯的回彈力，表明已經觸達了PE材質的管道。
當有了明顯的反彈力時，請勿人為過力敲擊，打孔棒鋼棒請勿壓彎，可能造成打孔棒損壞。
